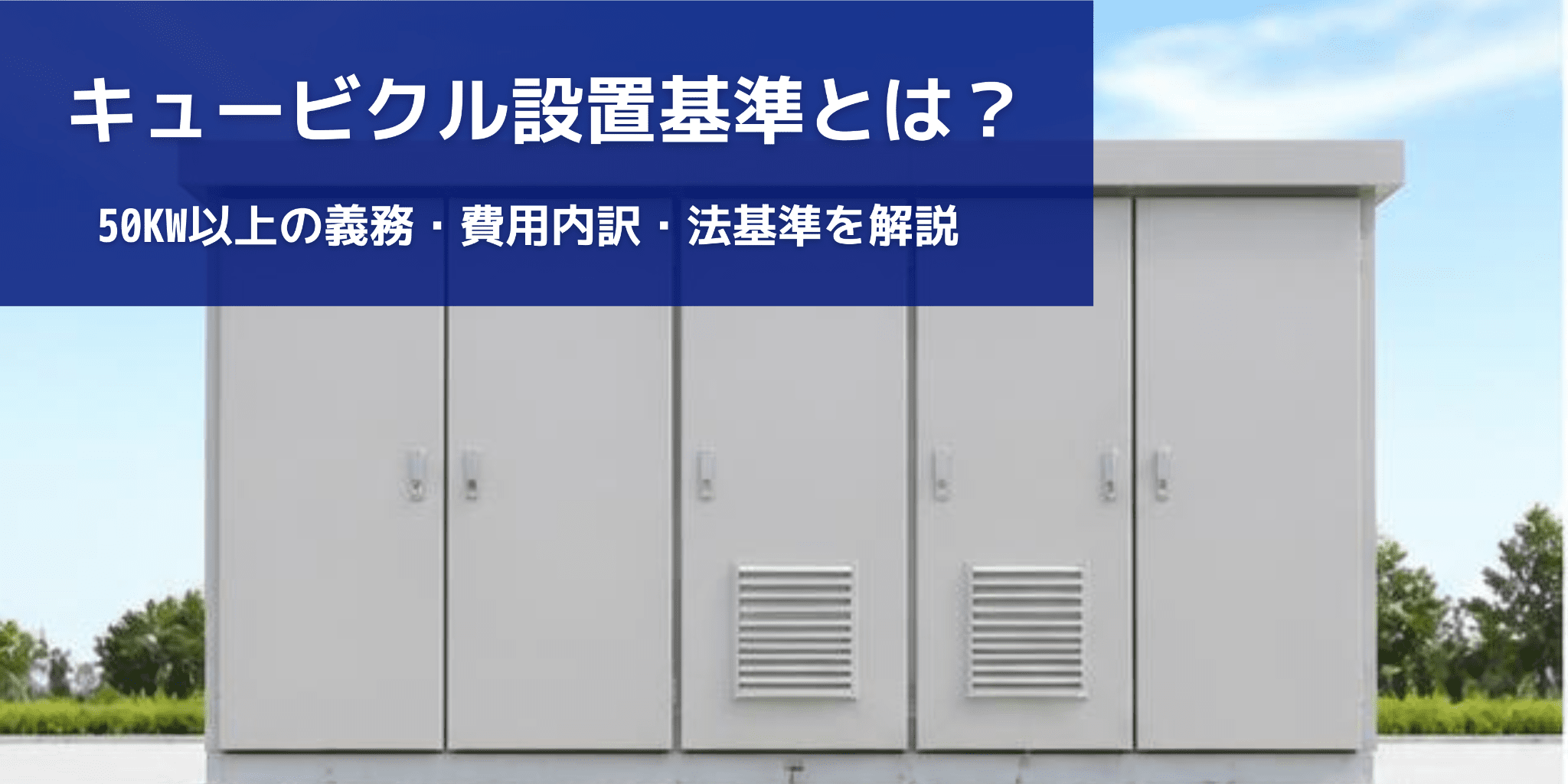

キュービクル設置基準とは？50kW以上の義務・費用内訳・法基準を解説

キュービクル設置は、正しい法令理解と専門業者選びが重要です。
オフィスビルや工場、商業施設などで導入されているキュービクルは、
設置や更新にあたって各種法的手続きや安全基準の確認が必要になります。

調達や施設管理の担当者にとって、
コストの最適化と法令遵守の両立は大切なポイントです。

この記事では、
キュービクルの設置が必要になる基準、法令上の手続き、
費用の内訳、工事の流れまでわかりやすく解説します。

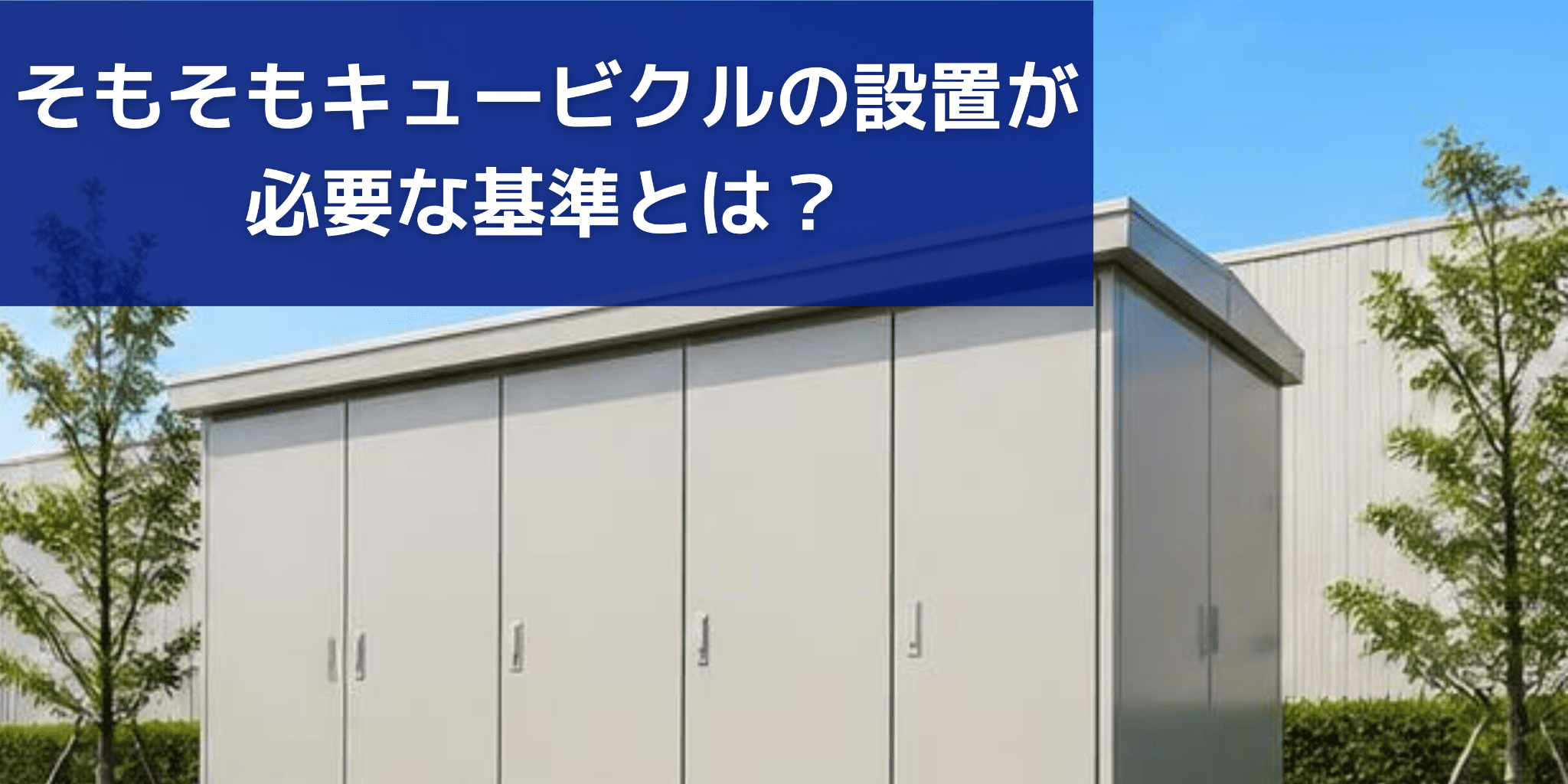

契約電力が50kW程度以上となる施設で検討される理由

キュービクルとは、高圧受電設備の一種です。
発電所から送られてくる高圧の電気を、
施設内で使用できる電圧に変圧する機器を、
金属製の箱に収めた設備のことを指します。

電気事業法などの規定により、契約電力が50kW程度以上となる施設では、
一般的な低圧受電から高圧受電への切り替えが必要になる場合があります。
その際、自社で受電設備を管理するためにキュービクルを設置することになります。

たとえば、
店舗の拡大、工場の機械増設、オフィスビルのOA機器増加などによって
契約電力が50kW程度以上となる場合は、
高圧受電設備（キュービクル）の設置を検討するケースがあります。
自社で使用予定の電力容量を事前に把握しておくことが、設置計画の第一歩です。

高圧受電による電気料金削減の仕組み

高圧受電に切り替えてキュービクルを設置すると、電力会社から高圧で電力を一括受電します。 その後、キュービクル内部の変圧器を使い、施設内で使用できる100Vや200Vへ変圧します。

低圧受電では電力会社側で変圧された電気を使用しますが、
高圧受電では自社側で変圧設備を維持・管理する形になります。
その分、高圧契約の料金体系が適用されるため、
電気使用量の多い施設では使用電力量や契約条件によっては、
電気料金の最適化につながる場合があります。

ただし、キュービクルには本体費用や工事費用、保守点検費用も発生します。
導入時は、初期費用と維持管理費を含めて、
総合的に判断することが大切です。

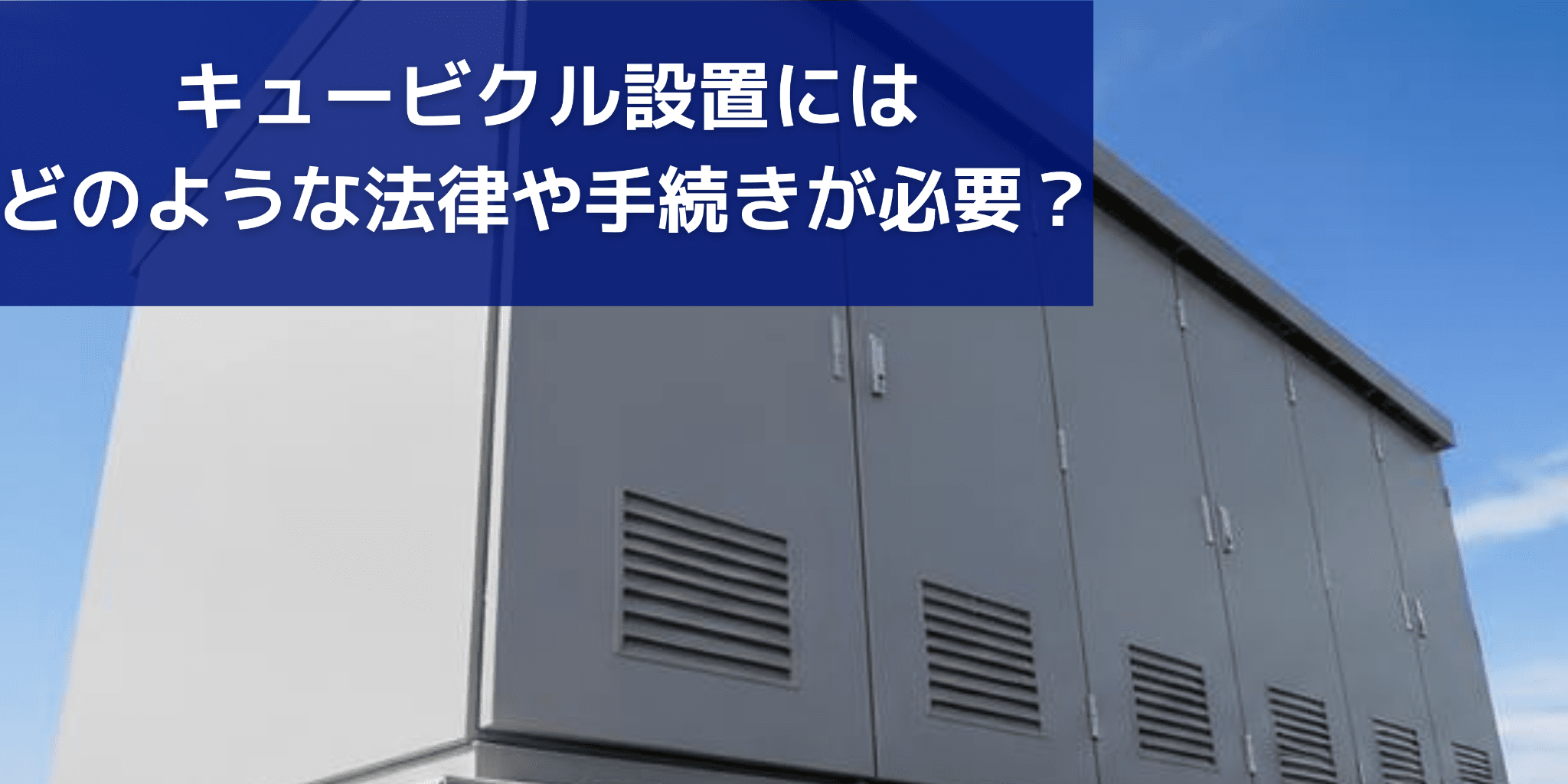

電気事業法に基づく保安規定の届出と電気主任技術者の選任

キュービクルは、電気事業法における自家用電気工作物に該当します。
そのため、設置や運用にあたっては、
国が定める安全管理上のルールを守る必要があります。

主な手続きとしては、保安規定の届出と電気主任技術者の選任があります。
手続きの詳細は、管轄の産業保安監督部が
提示する最新の法令・規則を確認することが重要です。

• ・保安規定の届出：設備の保安管理体制を定め、所管の産業保安監督部へ届け出ます
• ・電気主任技術者の選任：設備の安全管理を行う電気主任技術者を選任します
• ・保安管理業務：電気主任技術者を自社で選任する方法のほか、
  電気保安法人などの専門事業者へ保安管理業務を委託する方法もあります

これらの手続きは、キュービクルを安全に運用するために欠かせません。
設置工事だけでなく、運用開始後の保安管理まで見据えて準備する必要があります。

建築基準法や消防法に基づく設置場所の確認

キュービクルの設置場所は、
建築基準法や消防法、各自治体の火災予防条例による制限を受ける場合があります。 特に重要なのが、
建築物の外壁や開口部から一定の距離を確保する離隔距離です。

火災発生時の延焼リスクを抑えるため、設置場所には安全上の基準があります。
一般的には、外壁や開口部の種類に応じて、一定の距離を確保する必要があります。

• ・建築物との離隔距離や設置条件は、
  消防法や各自治体の火災予防条例などに基づいて確認する必要があります
• ・設置場所によっては、
  建物の外壁や開口部との距離、周囲の環境などについて基準が設けられている場合があります
• ・屋内設置の場合は、
  不燃材料で区画された電気室や換気設備、点検スペースなどが必要になる場合があります

設置基準や必要な離隔距離は、
設備の仕様や設置環境、自治体の条例などによって異なる場合があります。
実際に設置する際は、
管轄の消防署や自治体、電気工事会社などの専門業者へ確認することが重要です。

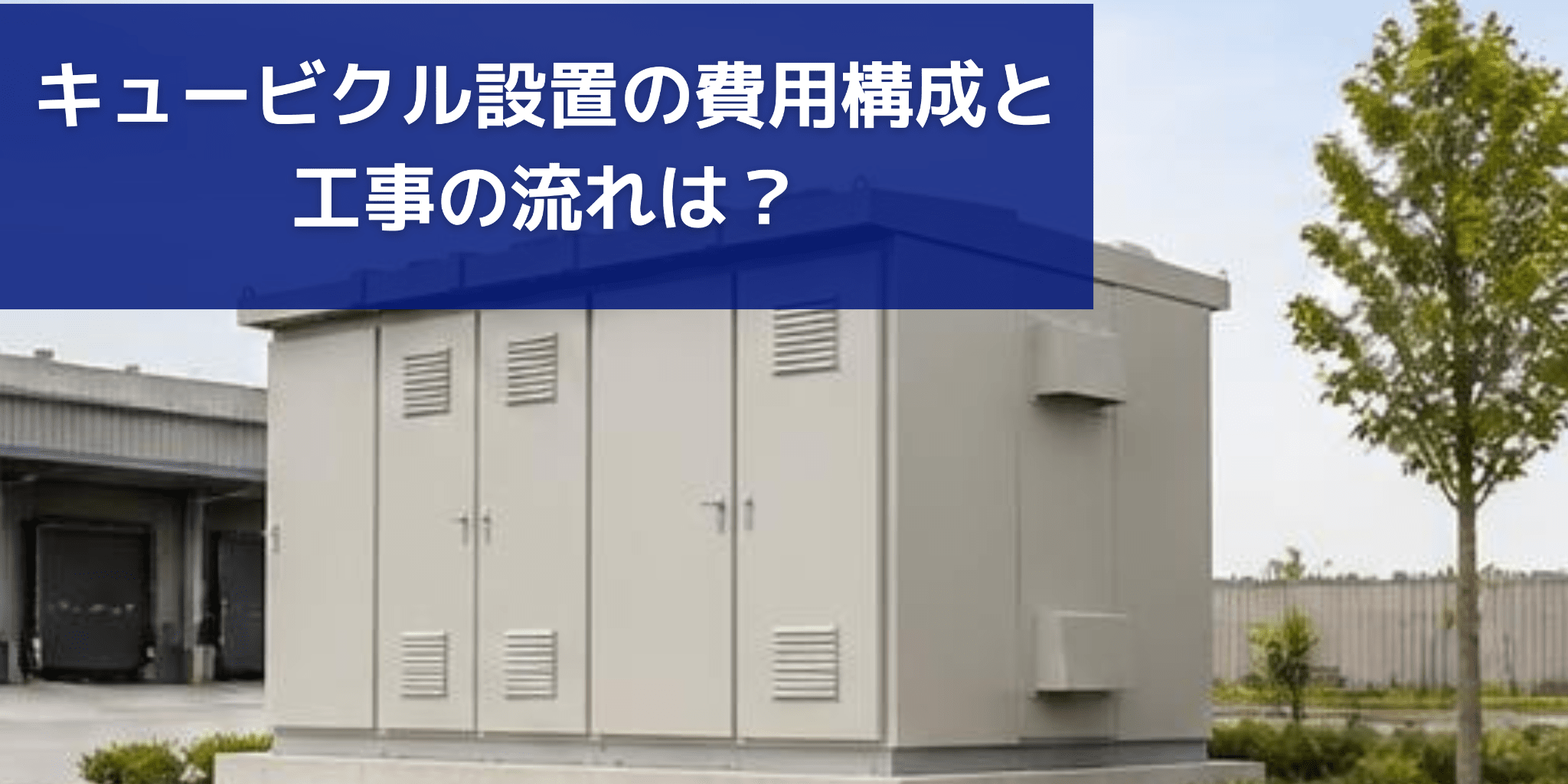

キュービクル設置に関わる費用の主な内訳

キュービクル設置にかかる費用は、
設備容量や設置環境、受電方式によって大きく変動します。 見積もりを確認する際は、本体価格だけでなく、
工事や手続きに関わる費用が含まれているかを確認することが大切です。

• ・キュービクル本体費用：変圧器、遮断器、本体ケースなどの購入費用
• ・基礎工事費用：重量のある設備を固定するためのコンクリート基礎工事費用
• ・搬入・据付工事費用：レッカー車やクレーンなどを使用した搬入、設置費用
• ・電気配線工事費用：高圧電線からの引き込みや建物内への配線接続費用
• ・申請・手続き代行費用：電力会社への申請や各種届出に関わる費用

安さだけで見積もりを判断すると、必要な作業が含まれていない可能性があります。
複数社を比較する場合は、見積もり項目の範囲をそろえて確認することが重要です。

現地調査から引き渡しまでの6ステップ

キュービクル設置工事は、
現地調査から通電・引き渡しまで、段階的に進められます。
一般的な工事の流れは以下のとおりです。
大まかな流れを把握しておくことで、
社内調整や工事スケジュールの管理がしやすくなります。

• ・1. 現地調査・基本設計：受電容量、設置場所、搬入経路を確認します
• ・2. 電力会社への申請・各種届出：受電契約や保安関連の手続きを進めます
• ・3. 基礎工事：設置場所にコンクリート基礎を施工します
• ・4. 据付工事：キュービクル本体を搬入し、基礎へ固定します
• ・5. 電気結線・点検試験：配線接続や絶縁抵抗測定などの試験を行います
• ・6. 通電・引き渡し：最終確認後、通電して設備の運用を開始します

特に、電力会社への申請や法令手続きには時間がかかる場合があります。
希望する稼働開始時期がある場合は、早めに専門業者へ相談することをおすすめします。

キュービクルの設置は、初期の本体購入費や工事費だけでなく、
設置後の法定点検や修繕などの維持管理コストまで含めて考える必要があります。
また、電気事業法や消防法などの法令・基準を満たさなければ、
施設の運用に影響が出る可能性もあります。

キュービクル設置で特に重要なポイントは、以下のとおりです。

• ・契約電力が50kW程度以上となる施設では、高圧受電設備（キュービクル）の設置を検討するケースがあります
• ・電気事業法に基づき、必要な届出や電気主任技術者の選任などが求められます
• ・設置場所は消防法や自治体の条例に基づき確認する必要があります
• ・費用は本体価格だけでなく、工事費や申請費用まで含めて確認することが大切です
• ・設置後は点検や部品交換など、長期的な維持管理が必要です

価格だけで業者を選ぶのではなく、
各種届出への対応や設置後の保安管理体制まで確認することが重要です。
安全かつ確実な設置計画を進めるためにも、
早い段階で専門業者へ相談しましょう。
